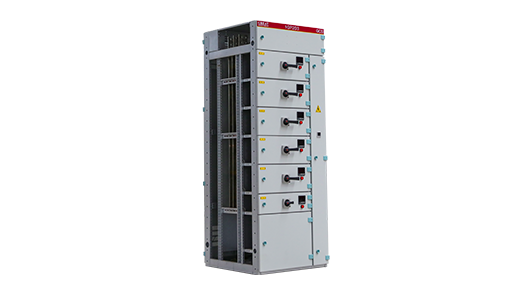

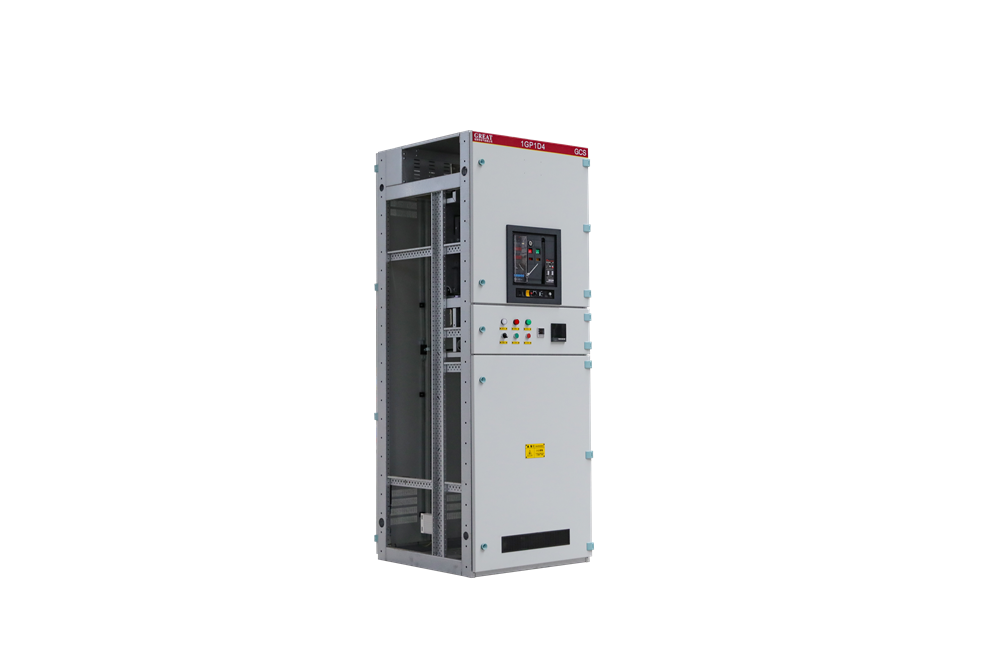

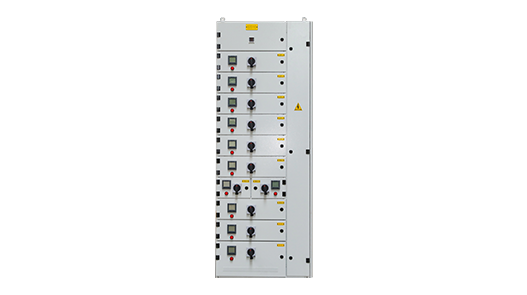

產品概述

◆裝置適用于發電，石油，化工，冶金，紡織，高層建筑等行業的配電系統，在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)HZ，額定工作電壓變380V(400)、660V額定電流為6300A及以下的發電、電動機集中控制、無功率補償?shù)鹊蛪撼商着潆娧b置。

◆產品標準符合GB7251.1及IEC439-1等級標準。
◆產品主構架采用8MF型開口型鋼，型鋼的兩側面分別有模數為20mm和10mm和φ9.2的安裝孔，內部安裝靈活方便。主構架裝配形式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇。裝置的各功能室相互隔離。其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨。
◆水平母主線采用柜后平置是排列方式，以增強母線抗電動力的能力，使裝置的主電路具備抗短路強度能力的基本措施，電纜隔室的設計使電纜上下進出均十分方便。
◆功能單元：抽屜層高的模數為160mm。其中1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下。
